項目總圖

>系統好的部分:料倉頂部結構

系統第二部分 YNC粘稠物料輸送泵

系統第三部分 滑架

系統第四部分 電氣柜

第五部分 油管連接

項目總圖

　　市政污泥輸送系統工作原理及工作流程

　　工作流程：

　　污泥存入料倉，經破拱滑架將泥料破拱，由螺旋輸送機將污泥送入污泥泵入口，實現喂料，再由污泥泵將污泥送入調理池。

　　工作原理：

　　1，破拱滑架由綜合液壓站控制倉體兩端，共四個油缸，帶動滑架體在倉底進行往返交錯運送，實現泥料破拱及刮泥。

　　2，螺旋輸送機采取雙螺旋結構進行泥料喂送。

　　3，粘稠物料泵由液壓系統驅動A、B兩缸及擺缸進行工作交替，當A、B主缸互相交替運動時，擺缸帶動泵腔中的S管相應轉動，分別與A、B主缸互換連通，完成吸料、出料。

系統好的部分:料倉頂部結構

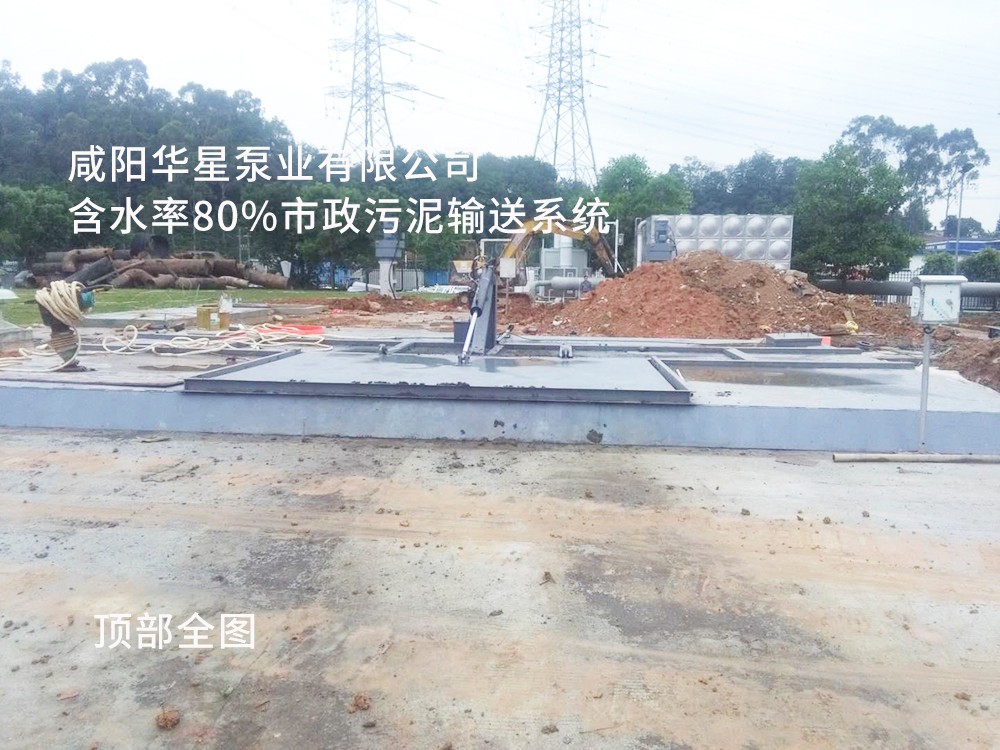

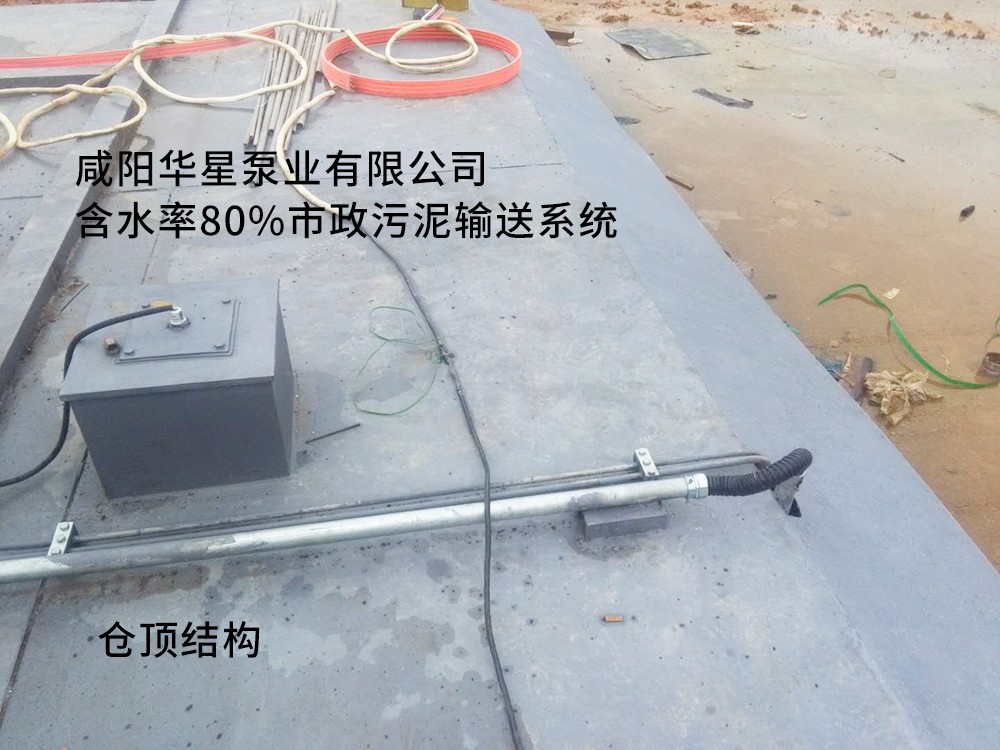

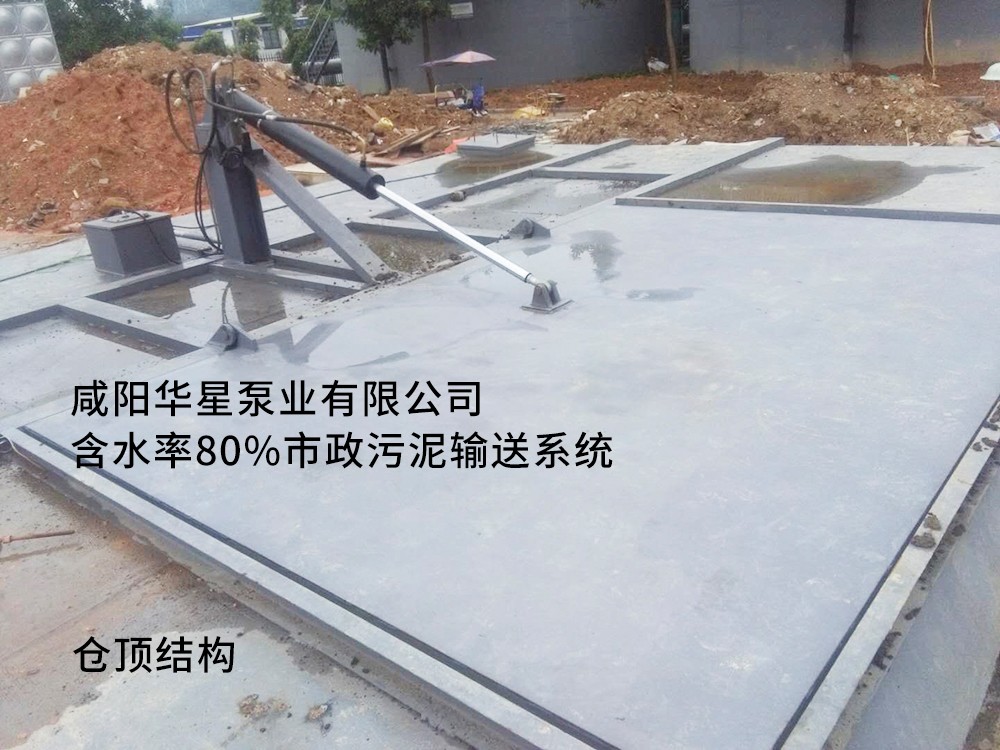

倉頂結構

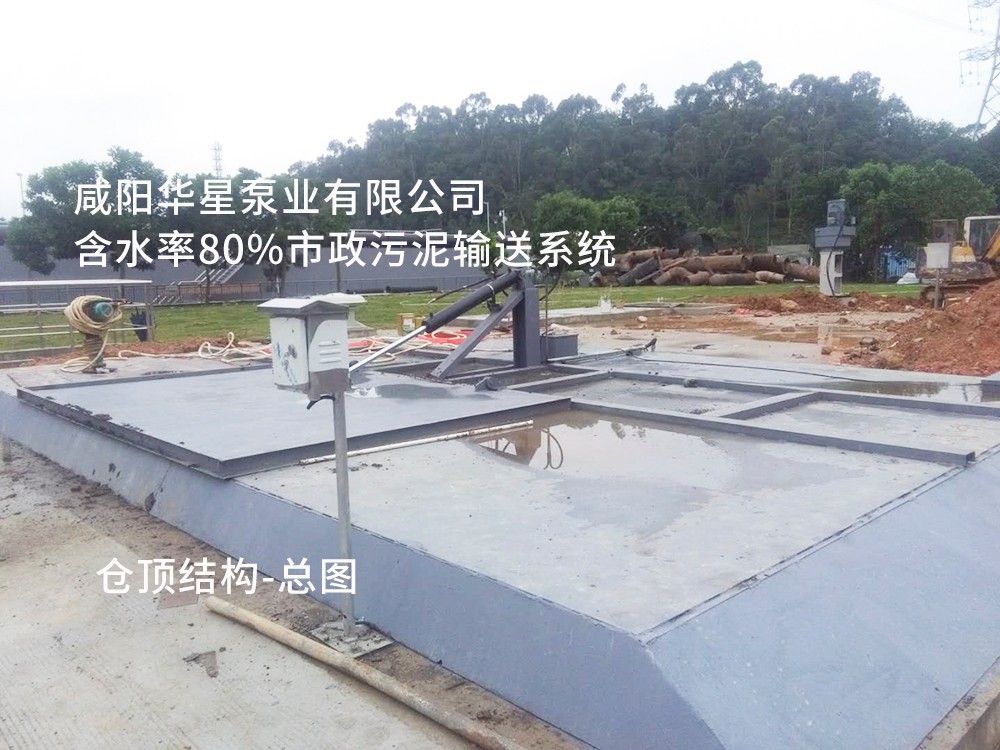

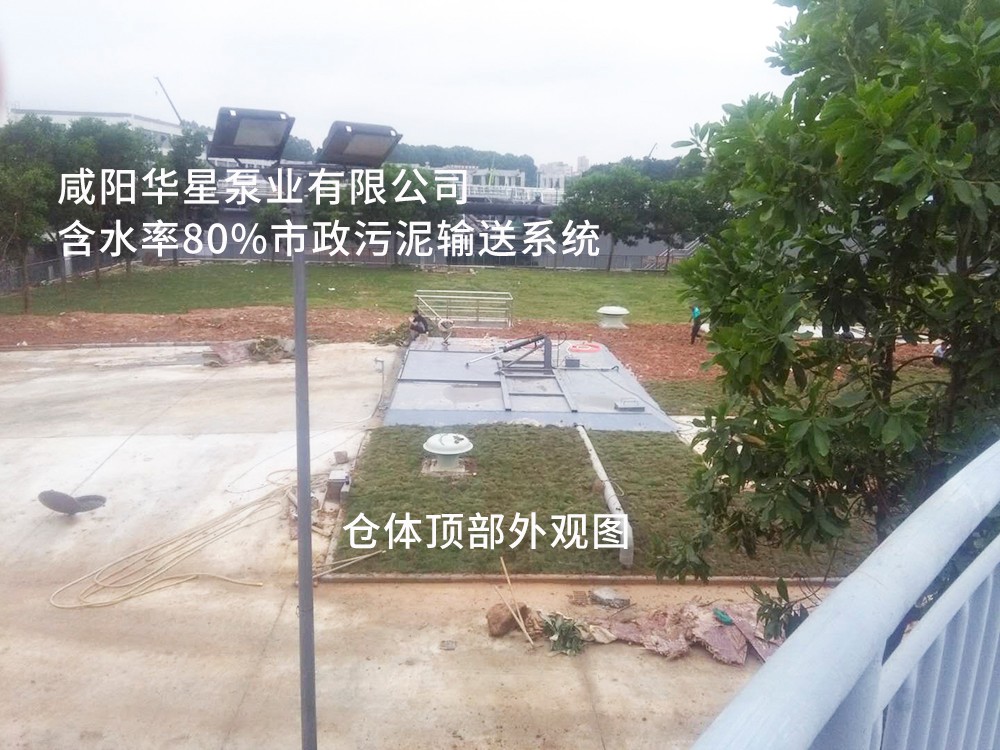

倉頂外觀圖

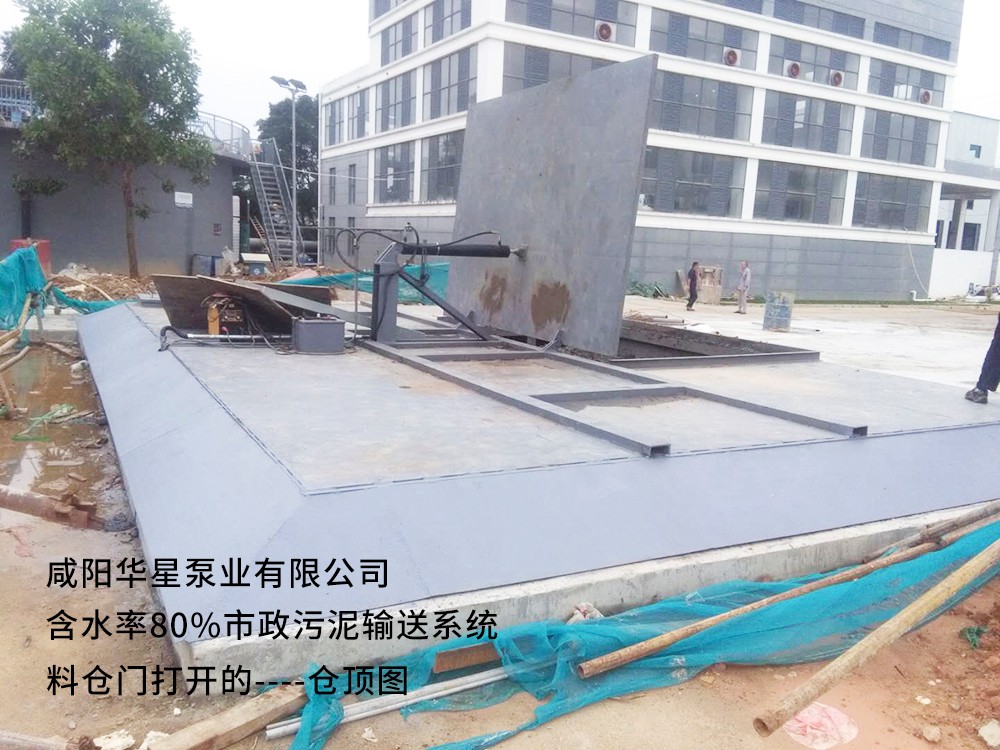

料倉門打開

頂部艙門傳動裝置

料倉頂結構

料倉聽結構

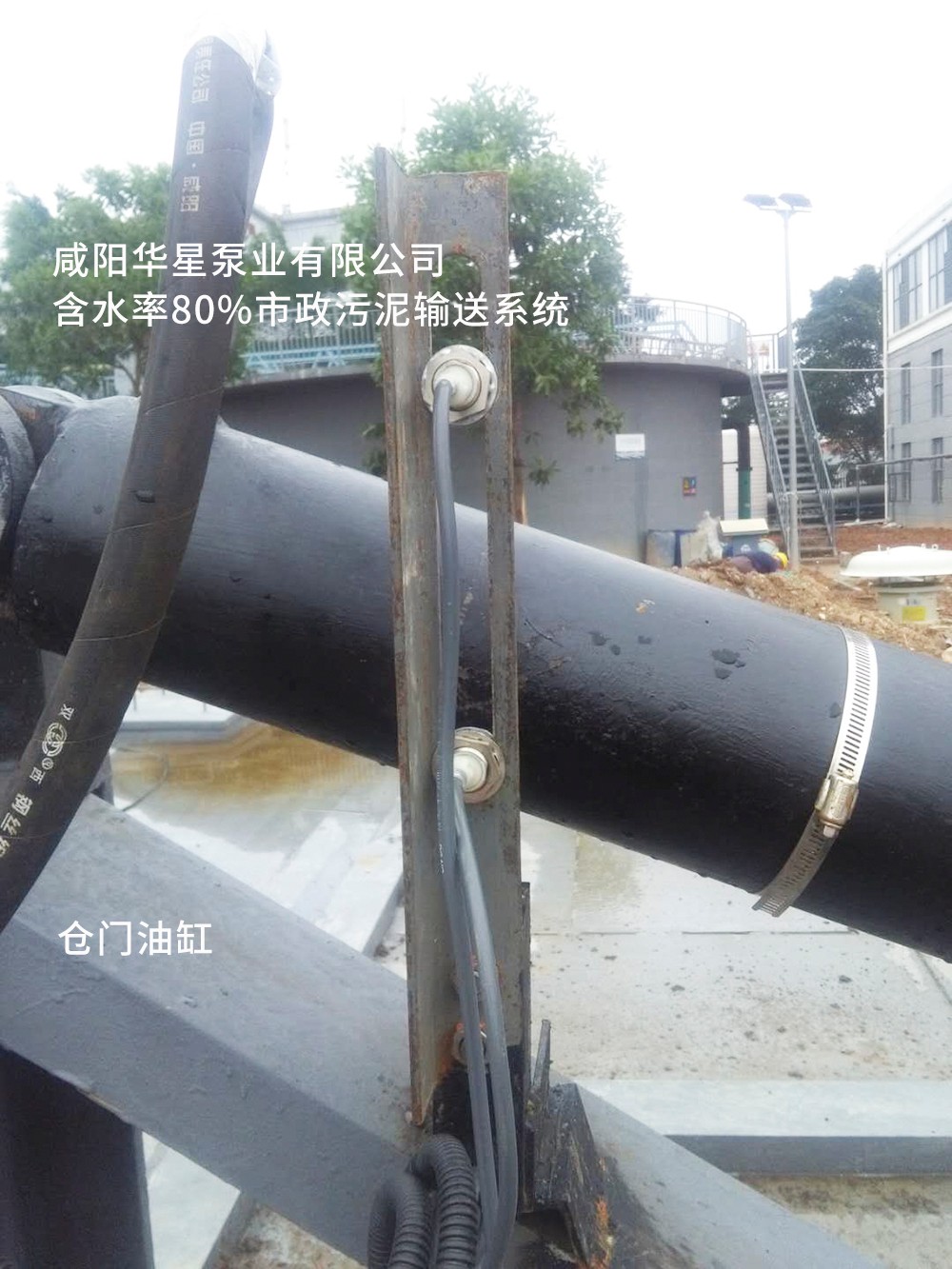

料倉門油缸

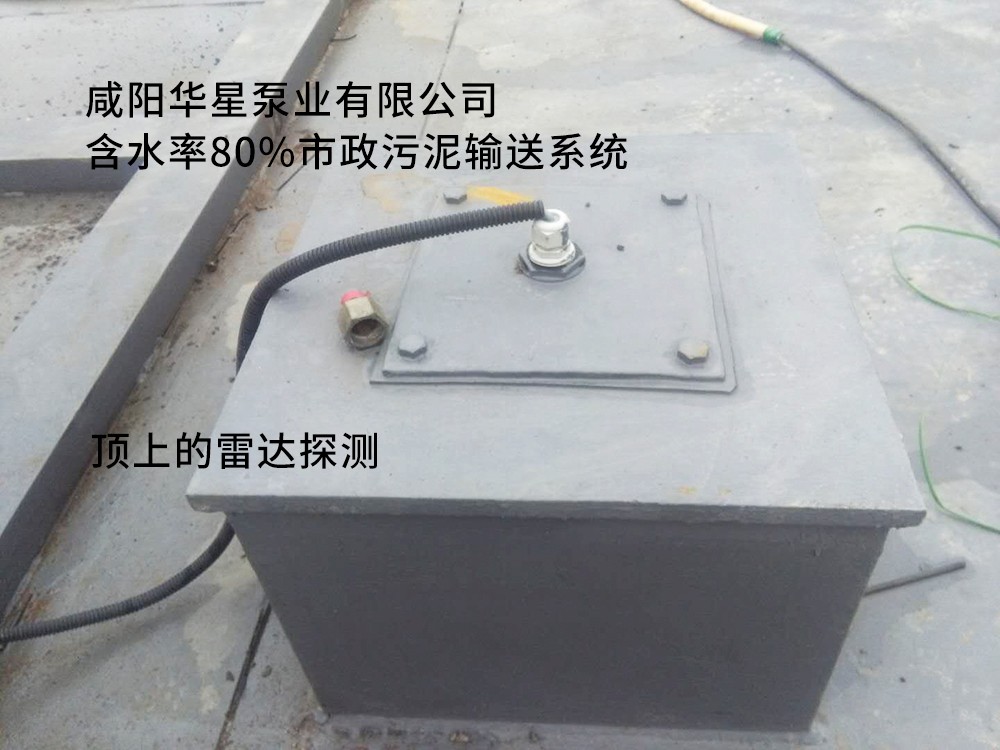

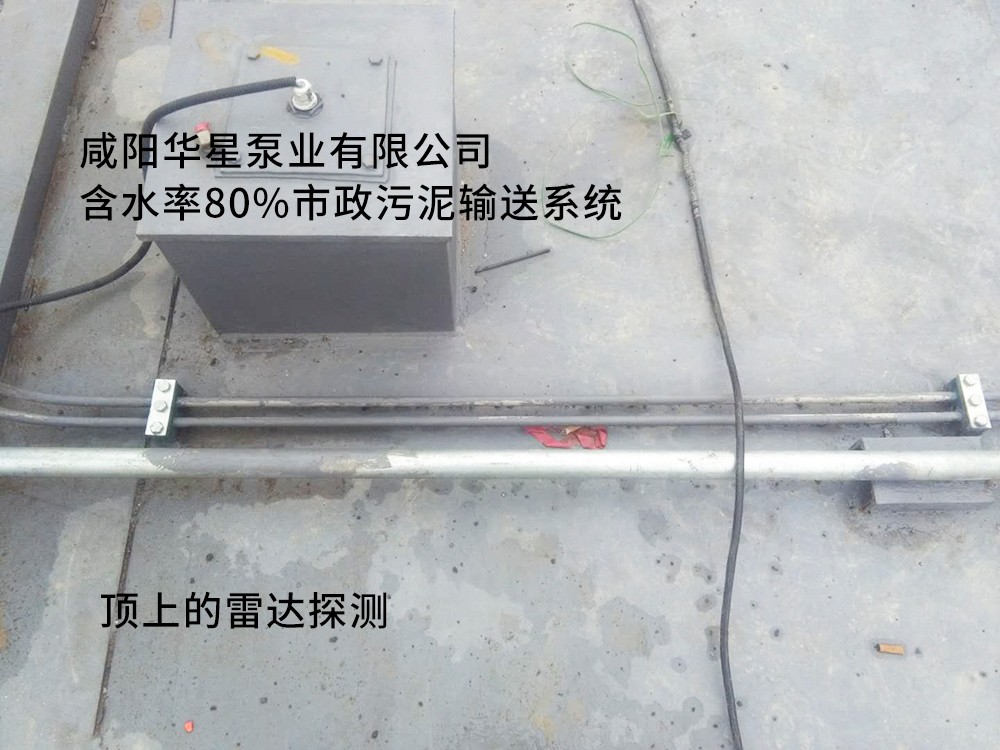

料倉頂雷達探測

料倉頂雷達探測

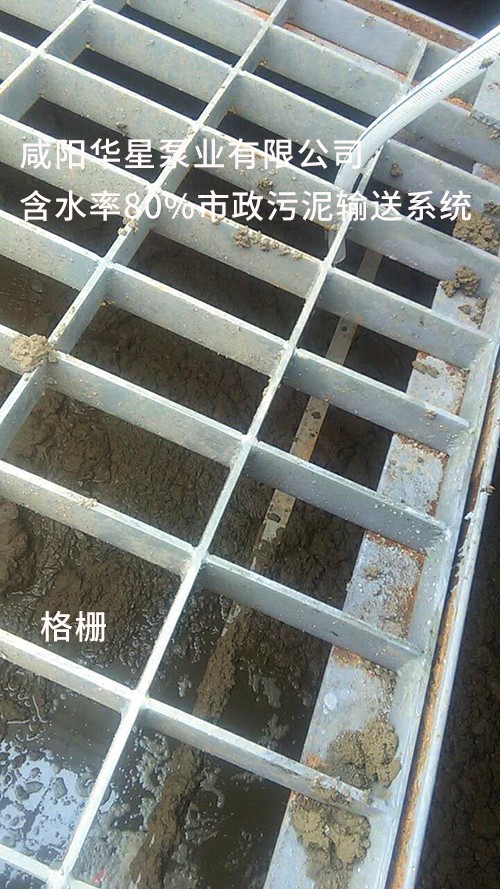

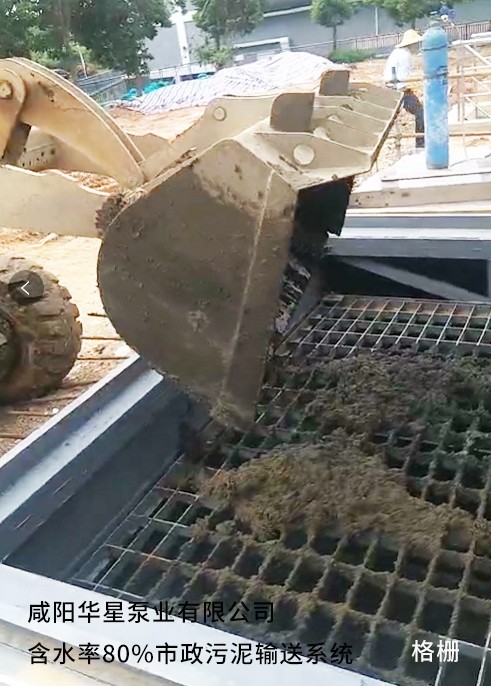

格柵

格柵

系統第二部分 YNC粘稠物料輸送泵

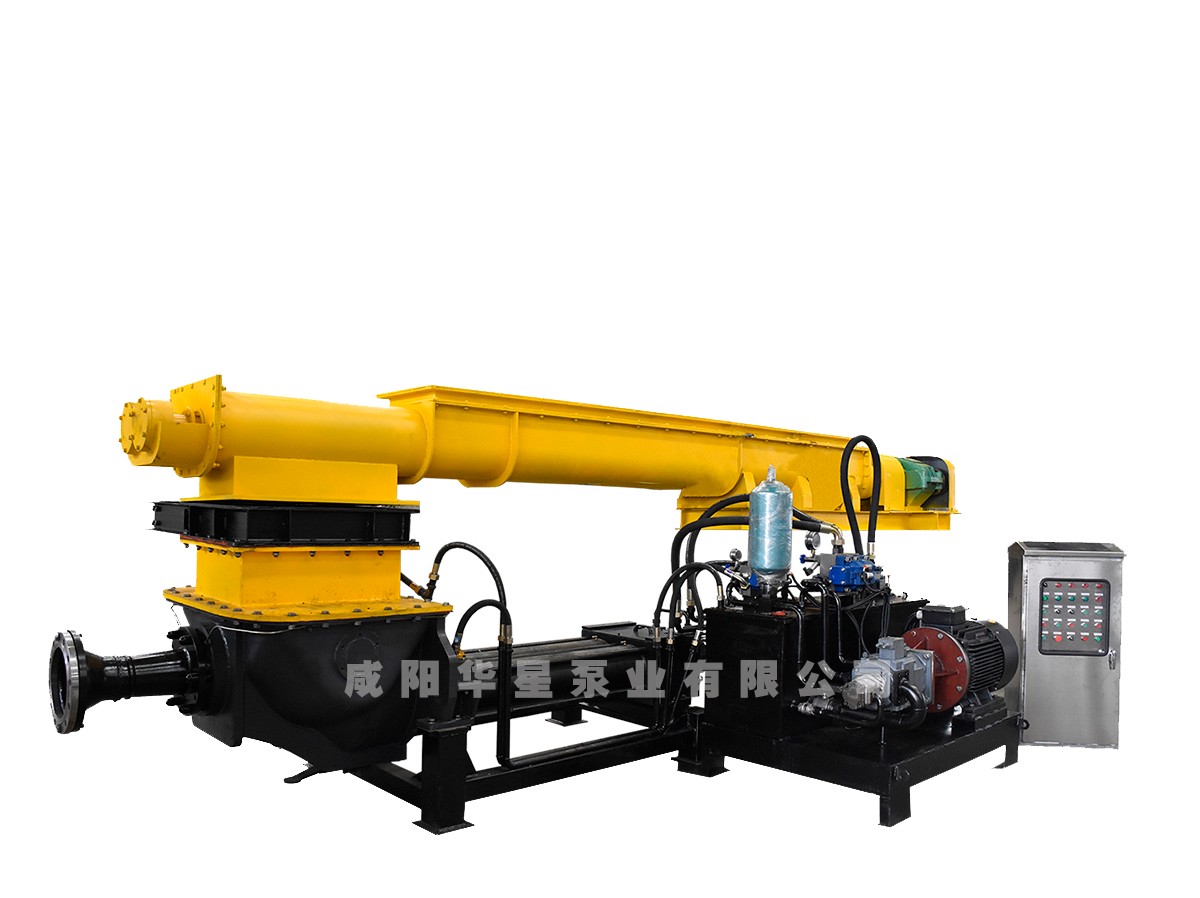

華星YNC粘稠物料輸送泵及螺旋輸送機產品圖片

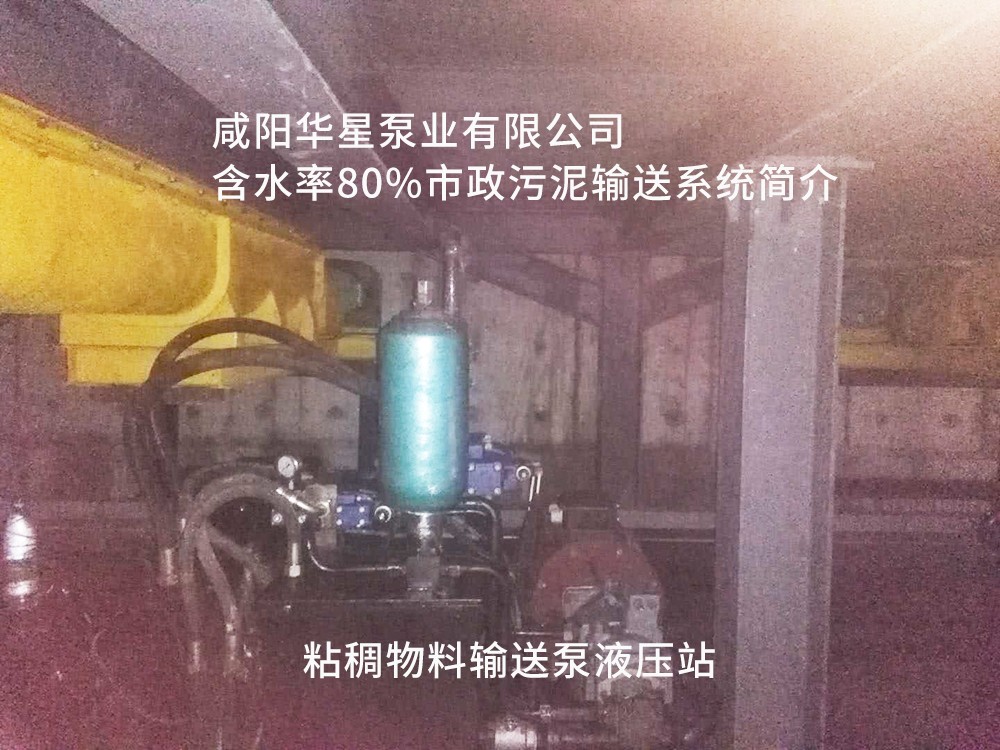

YNC粘稠物料輸送泵液壓站

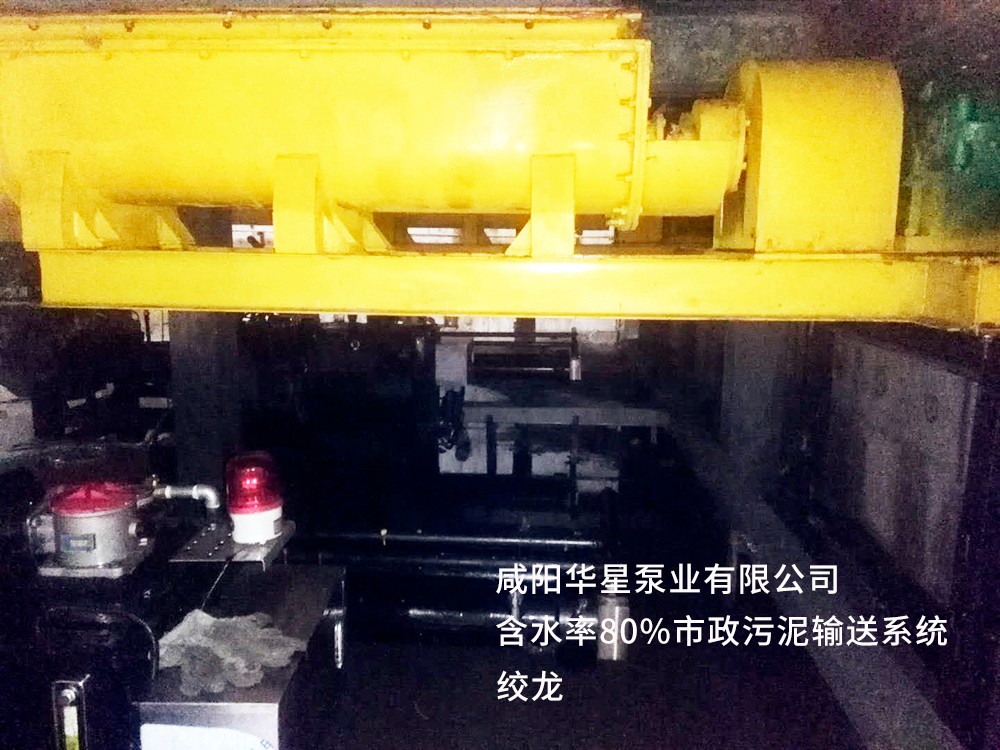

螺旋輸送機(絞龍)

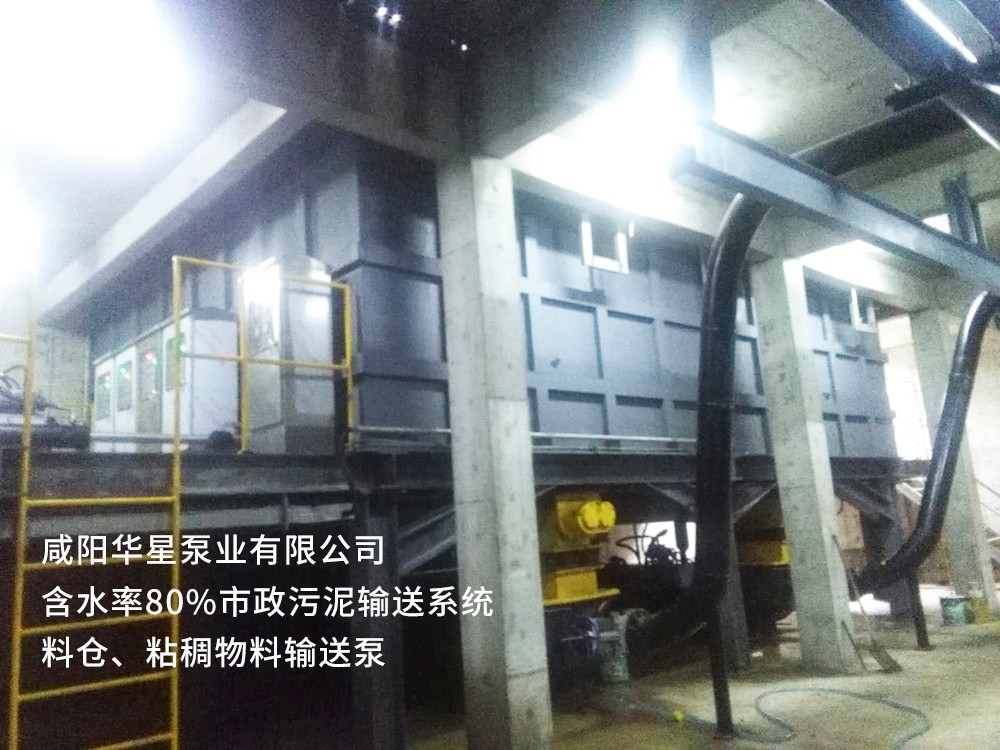

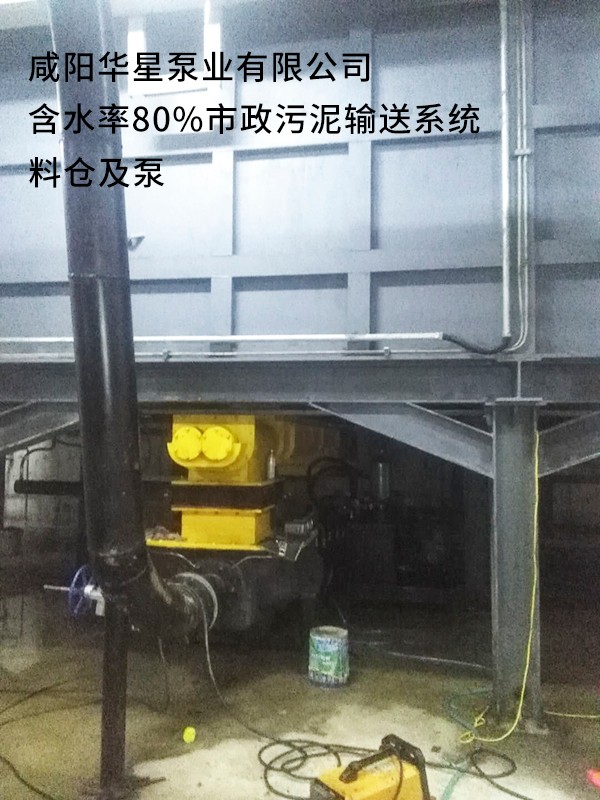

料倉及粘稠物料輸送泵

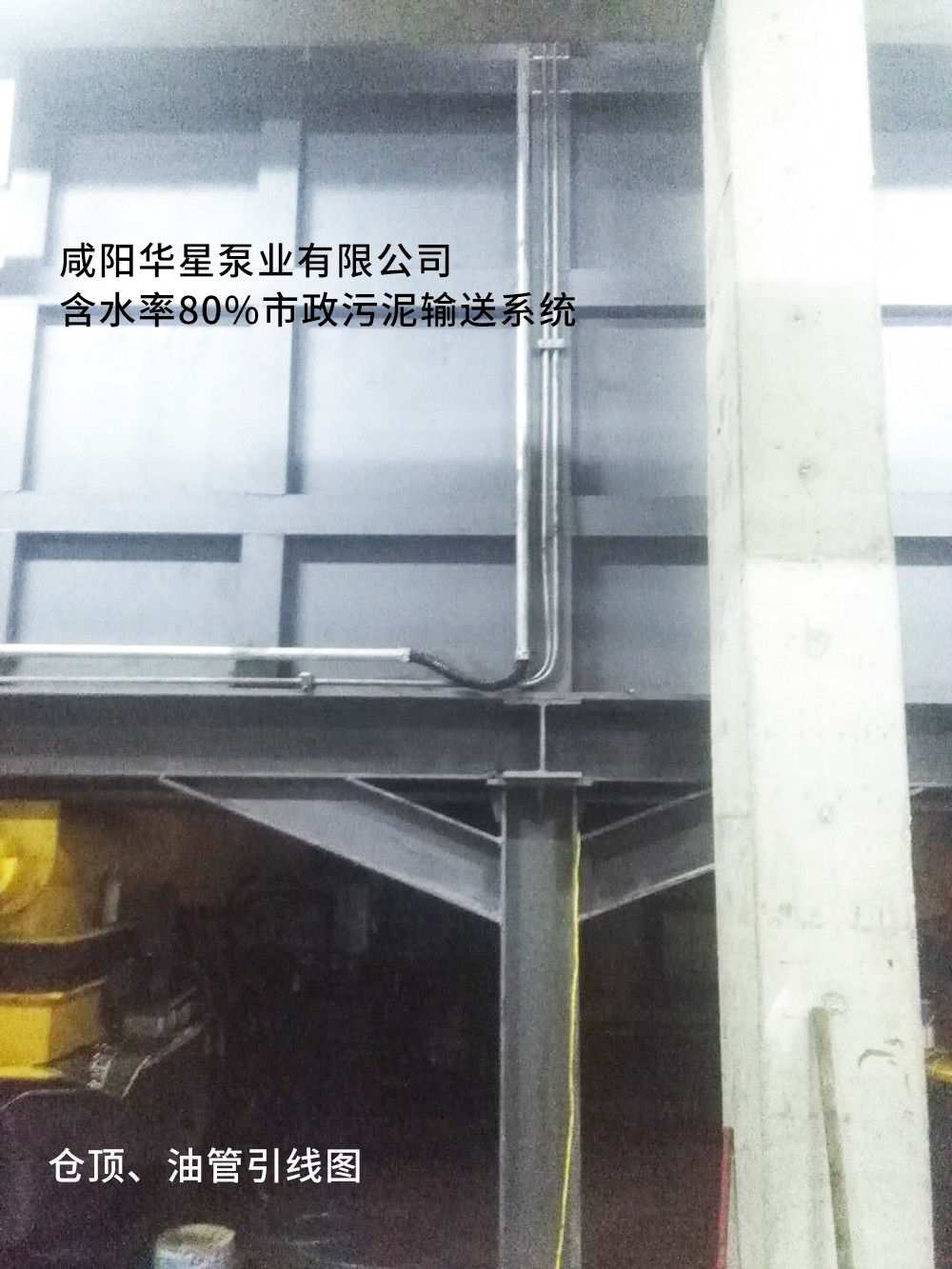

油管引線

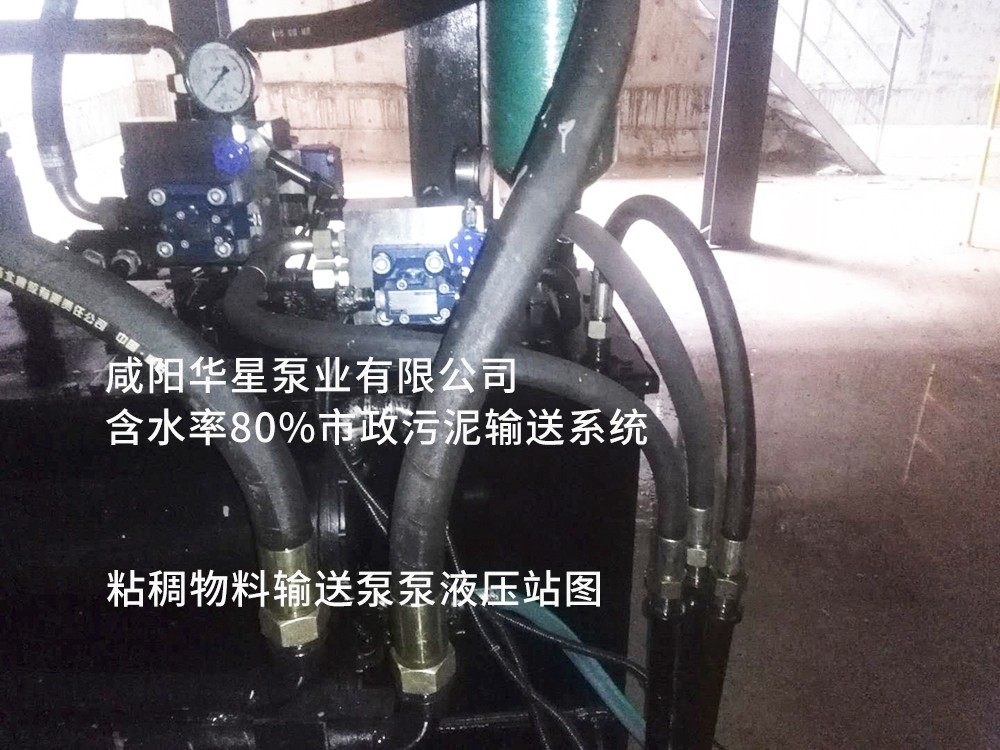

YNC粘稠物料輸送泵液壓站

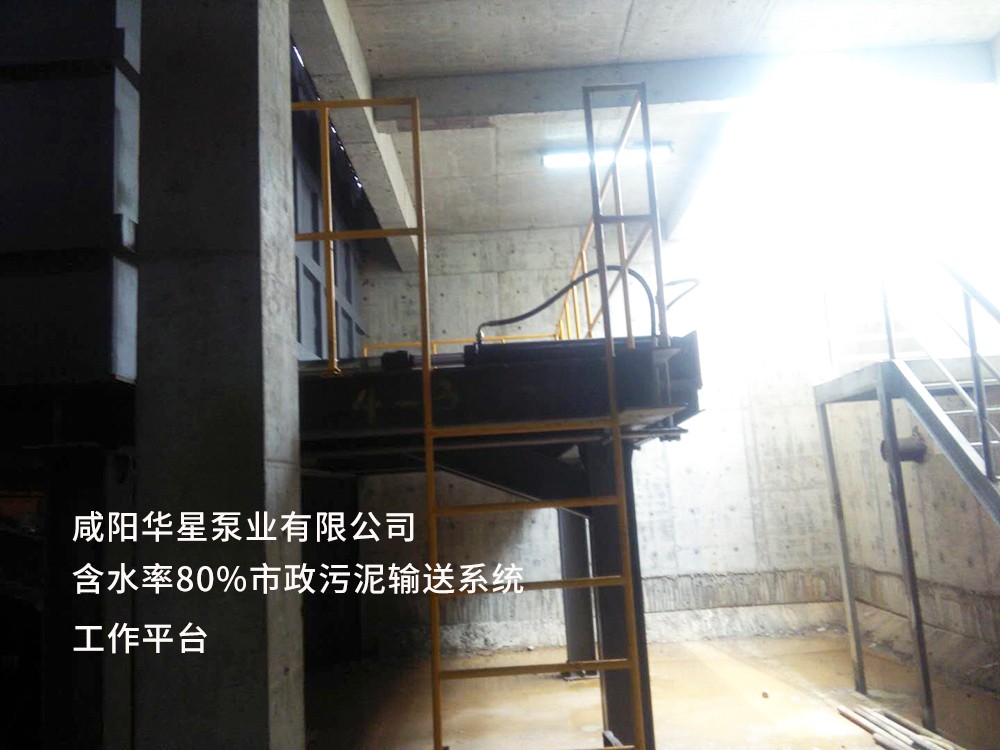

工作平臺

系統第三部分 滑架

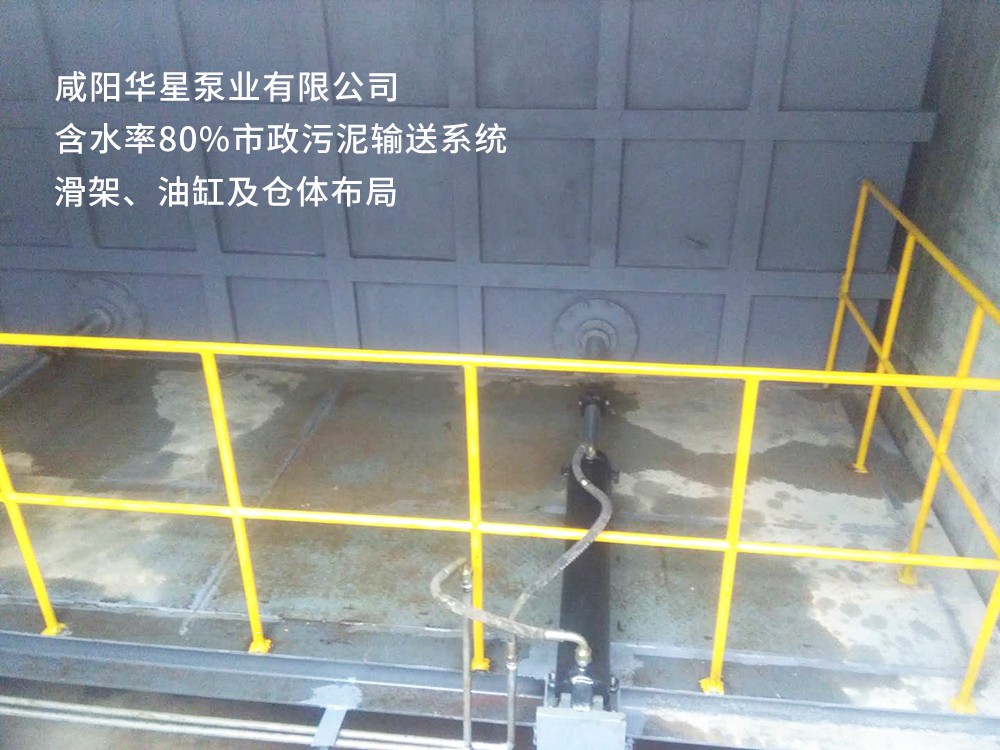

滑架

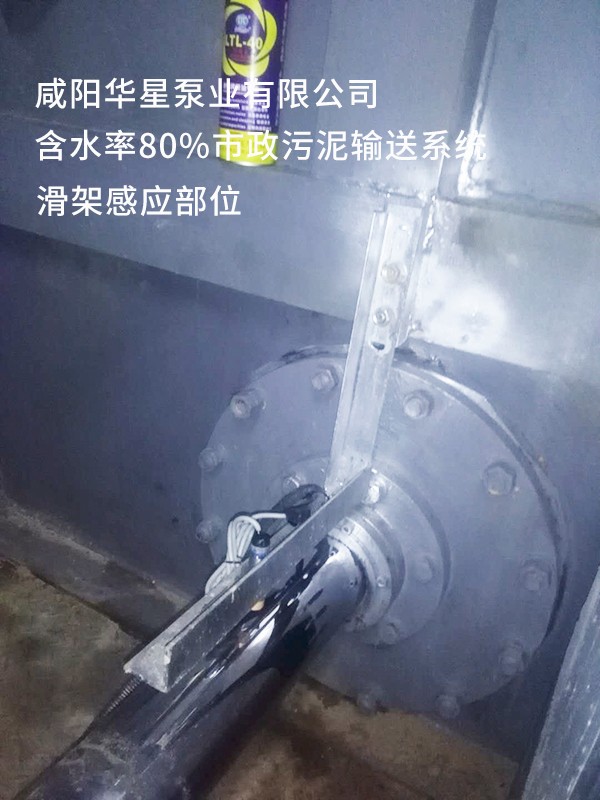

滑架感應部位

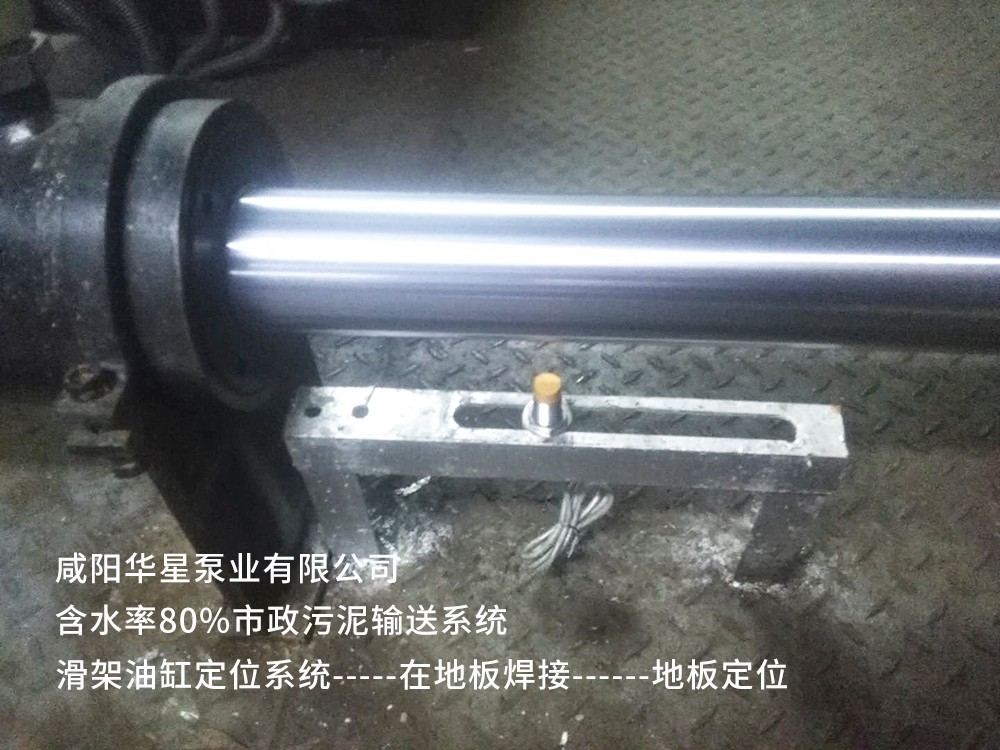

滑架油缸定位系統

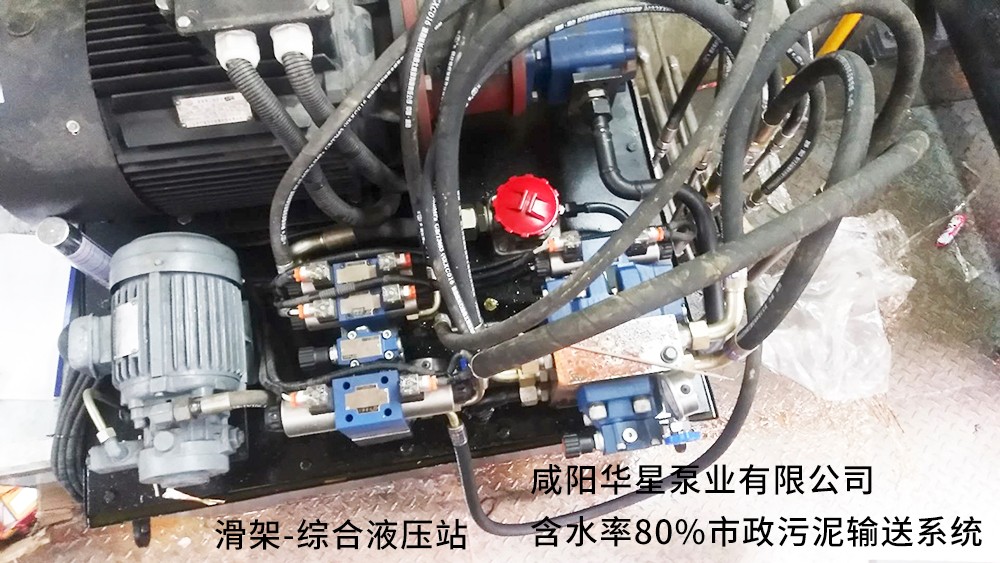

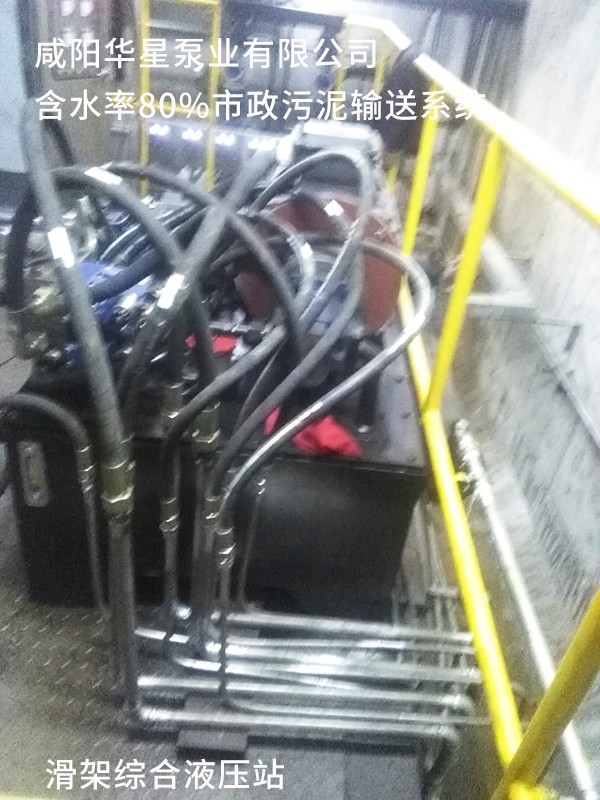

滑架液壓站

滑架液壓站

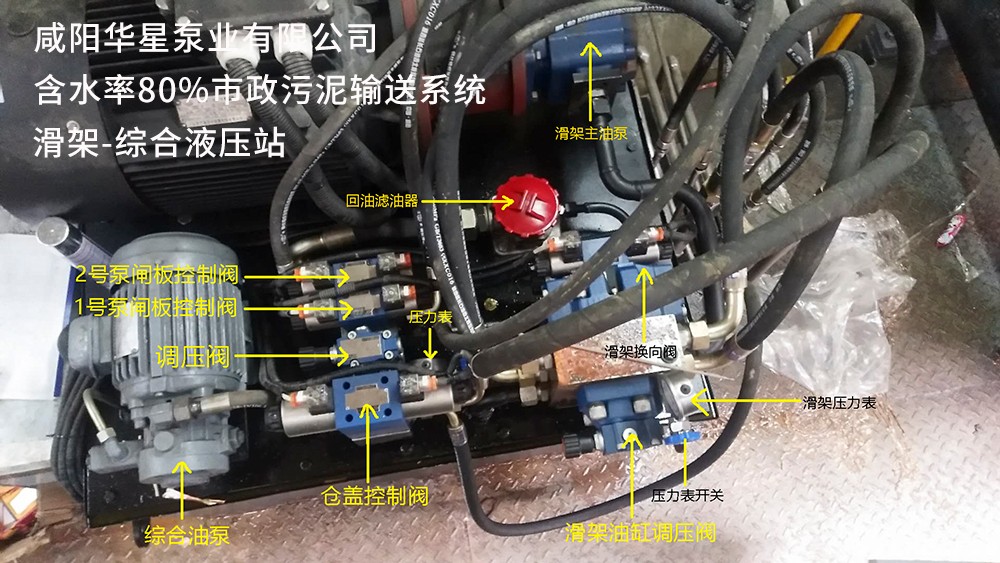

滑架液壓站詳細說明

系統第四部分 電氣柜

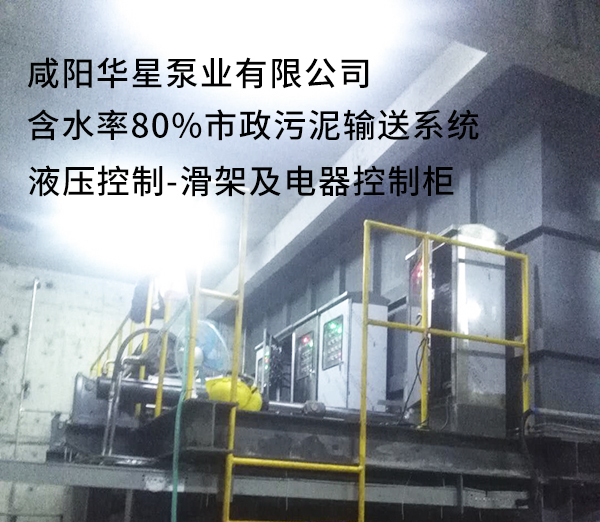

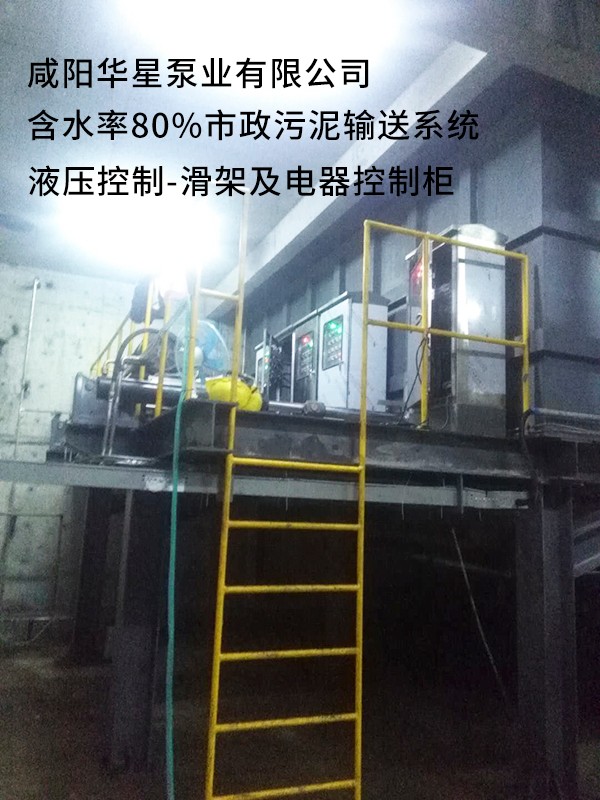

電氣柜

電氣柜

第五部分 油管連接

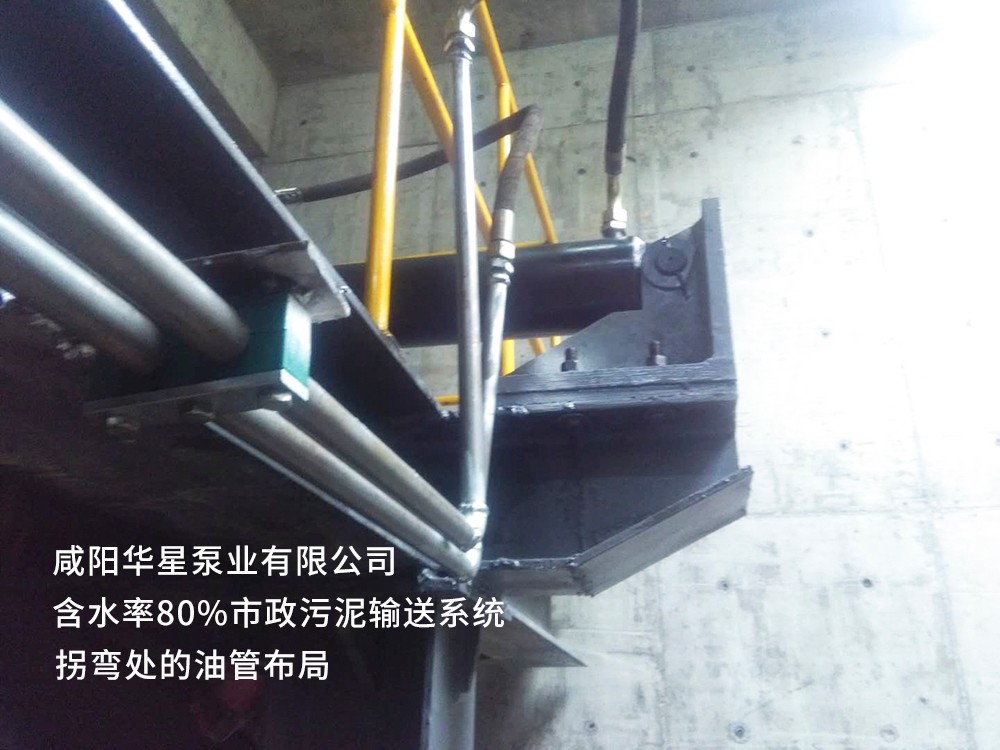

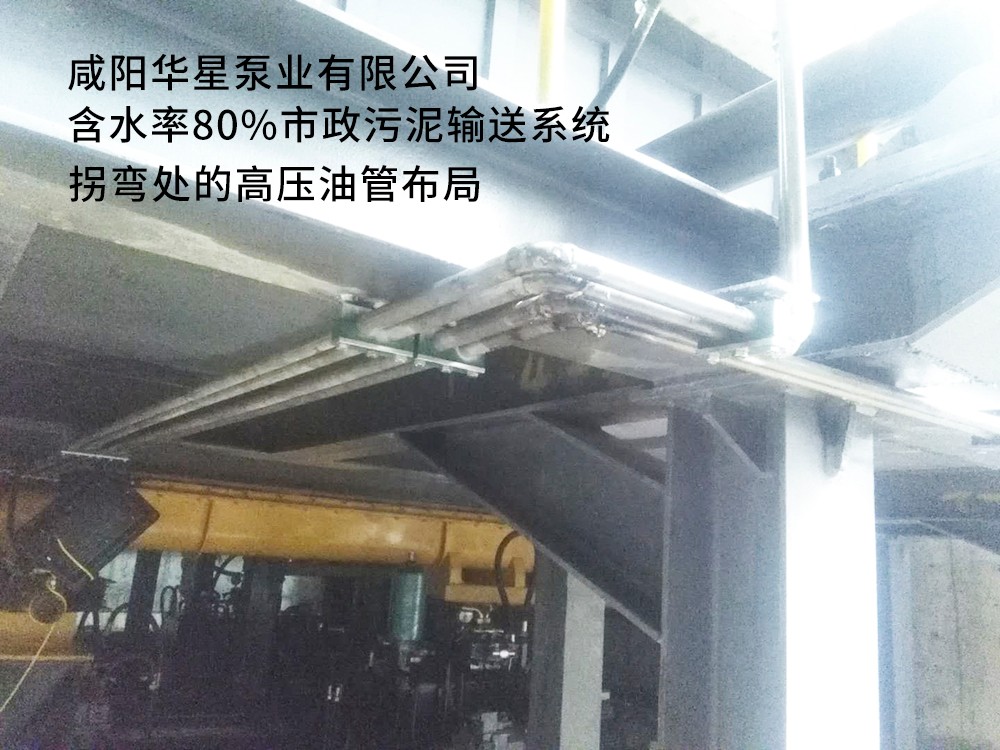

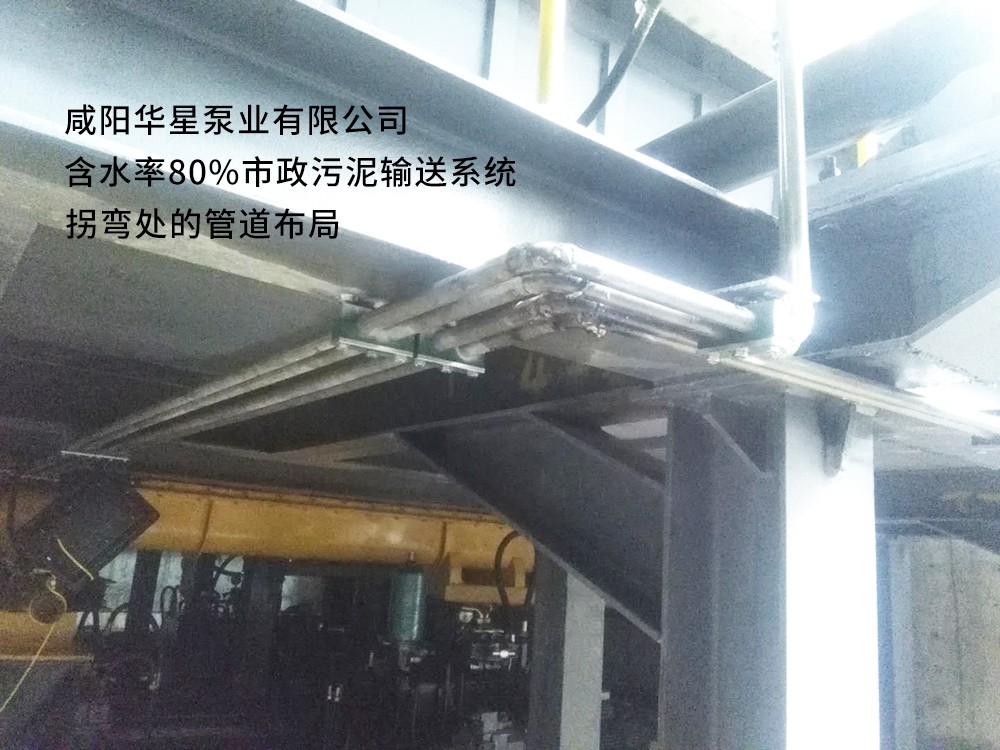

拐彎處油管布局

拐彎處油管布局

拐彎處油管布局

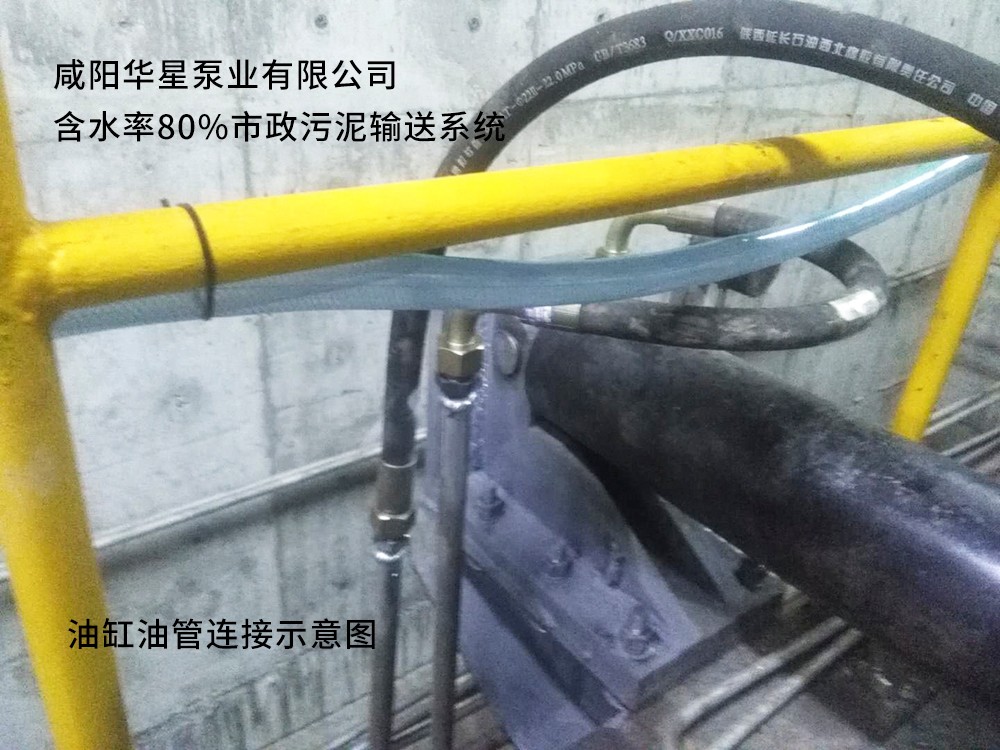

油缸油管連接圖

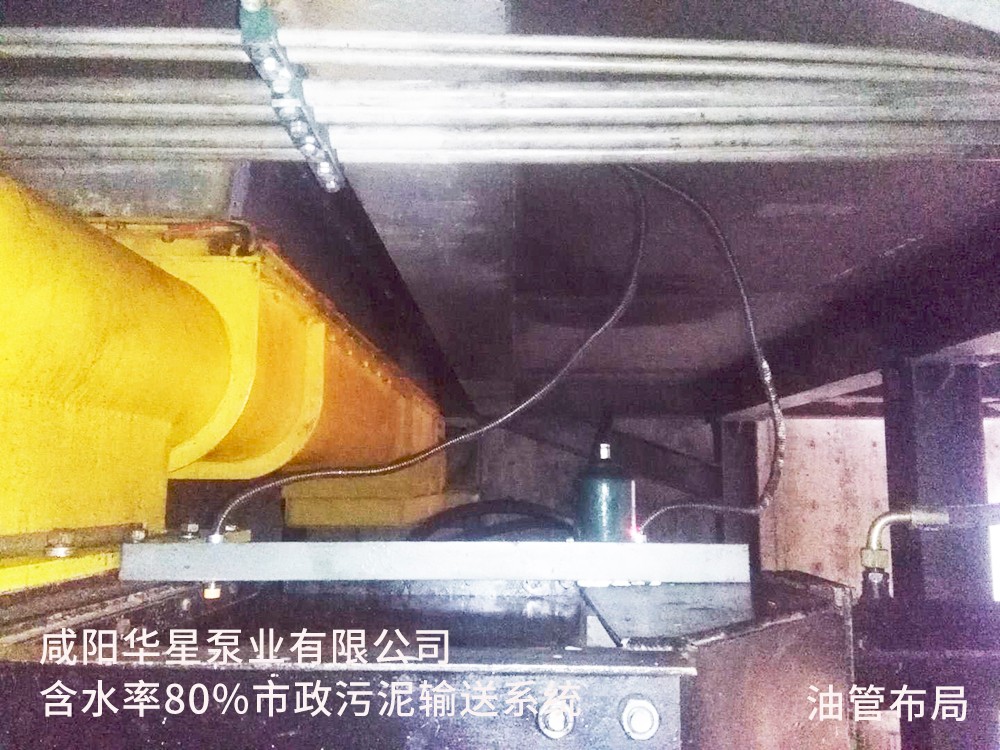

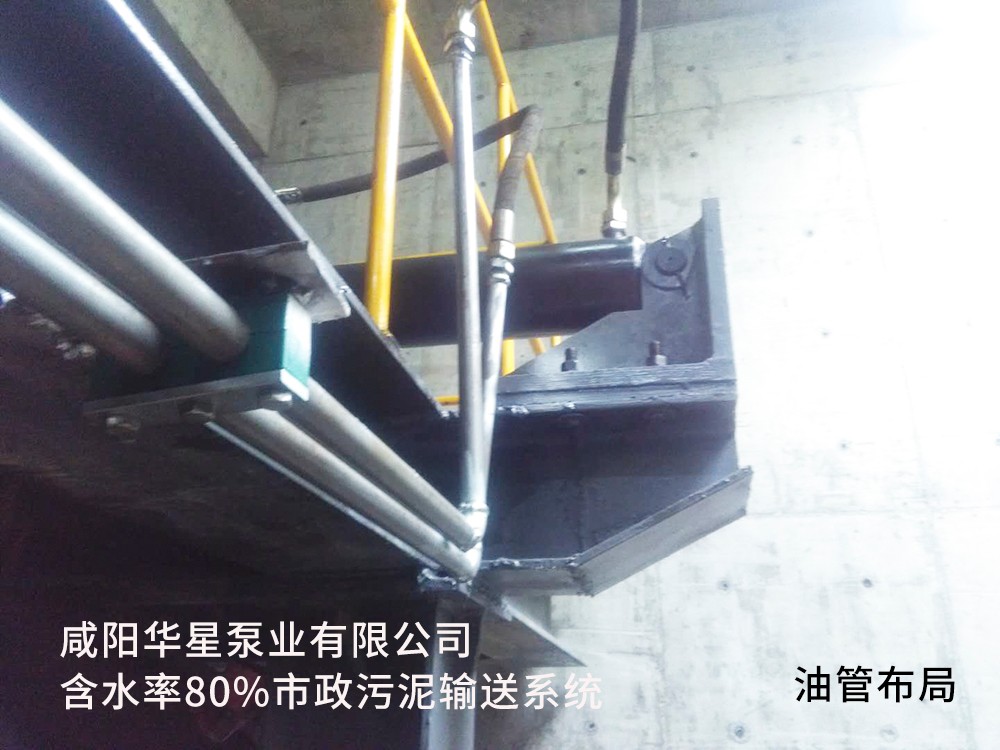

油管布局

油管布局
